자동차의 엔진은 극도의 허용 오차와 압력을 조합하여 출력을 생성하는 진정한 엔지니어링의 경이로움입니다. 생각해 보십시오. 여러 실린더에 걸쳐 분당 수백 번의 폭발을 효과적으로 일으키고 있으며, 이러한 폭발로 인해 크랭크샤프트가 구동되어 구동 기어에 동력이 전달됩니다. 이러한 폭발이 일어나는 지역을 연소실이라고 부르며, 모든 폭력이 올바른 방향으로 유지되도록 밀폐된 환경에 의존합니다. 결국 폭발이 단순히 피스톤을 지나쳐 나가는 것을 막거나 오일이 연소실로 분출되는 것을 막는 것은 무엇입니까? 자동차의 피스톤 링이 들어가는 곳입니다.

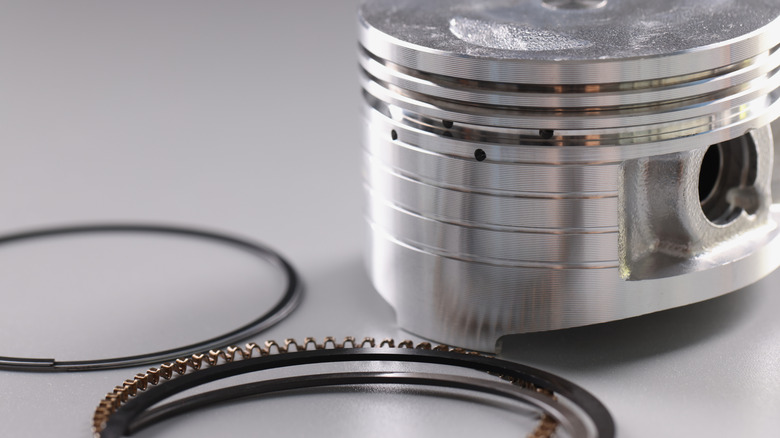

Wankel 로터리를 사용하지 않는 한(Apex Seal이 있는 경우) 자동차에는 3~12개의 피스톤이 있을 가능성이 높습니다(Veyron이 아닌 경우). 이들 피스톤 각각은 피스톤 링으로 알려진 세 개의 링으로 연결되어 있습니다. 지금까지는 상당히 명확하고 직관적이지만 애초에 왜 존재하는 걸까요?
해당 질문에 대한 짧고 긴 답변이 있습니다. 기본 요점은 피스톤 링이 실린더의 폭발성 절반을 기름진 절반으로 밀봉하고 실린더 벽을 윤활시키는 역할을 한다는 것입니다. 보다 구체적으로 말하면, 각각 압축 링과 와이퍼 링으로 알려진 상단 2개의 링입니다. 실린더의 압축을 유지하십시오. 오일 링이라고도 알려진 하단 링은 실린더 벽에 남아 있는 오일을 긁어내고 남은 오일을 분배하여 모든 부품에 적절한 윤활유를 공급합니다. 이 세 개의 링은 각각 서로 다른 방식으로 설계되고 역할도 다르기 때문에 서로 바꿔 사용할 수 없습니다. 위에서 아래로 더 자세히 분석해 보겠습니다.
각 반지의 역할은 무엇입니까?
처음 두 개의 링(상단과 중앙)은 모두 적절한 압축을 유지하는 역할을 합니다. 간단히 말해서, 피스톤은 주사기의 플런저와 같은 역할을 합니다. 뒤로 당길 때 공기/연료 혼합물을 빨아들입니다. 이제 공기가 빠져나오지 못하도록 주사기 끝을 덮은 다음 플런저를 최대한 세게 아래로 누릅니다. 이는 기본적으로 스파크 플러그가 혼합물을 점화하기 전에 피스톤이 수행하는 작업입니다. 공기를 원래 부피의 일부 이내로 수축시킨 다음 폭발로 인해 해당 공기가 팽창하고 피스톤이 다시 아래로 밀려 일이 발생합니다.
주사기와 마찬가지로 씰을 지나 공기가 누출되면 압축력이 상실됩니다. 그것이 톱 링의 임무입니다. 이는 피스톤의 측면을 실린더에 대해 밀봉합니다. 두 번째 링은 오일 링 자체가 밀폐된 씰을 제공하지 않기 때문에 연소실에서 오일이 유입되지 않도록 유지하면서 해당 장치를 추가로 유지합니다. 두 번째 링은 위쪽과 아래쪽 절반을 나누는 역할을 하고 위쪽 링은 주로 압축을 유지하는 역할을 합니다.
마지막으로 오일링이 있습니다. 이름에서 알 수 있듯이 이 피스톤 링은 주로 엔진 오일과 상호 작용합니다. 실린더 벽에 일정하고 얇은 오일막을 유지하여 다른 피스톤 링이 긁히는 것을 방지하도록 설계되었습니다. 또한, 이는 콘로드 베어링에서 배출된 과도한 오일을 모두 닦아냅니다. 그런 다음 해당 필름은 처음 두 개의 링에 의해 더욱 감소되어 연소실에 도달할 때 이상적으로는 미량 수준만 남습니다. 이는 예측 가능해야 하므로 오일 중량을 추적하는 것이 중요한 이유입니다.
링이 실패하면 어떻게 되나요?

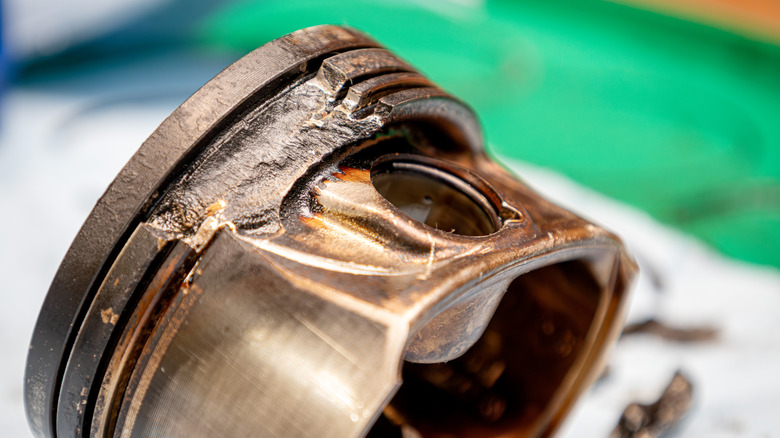

무엇보다도 피스톤 링 고장의 가장 주요 징후는 성능 손실과 오일 연소입니다. 이는 실린더 벽과 피스톤 링 사이에 틈이 생겨서 압축 공기가 한쪽으로 스며들고 오일이 다른 쪽으로 스며들 수 있기 때문입니다. 일반적으로 이상한 냄새가 나는 푸른 연기와 엔진이 거칠게 작동하면서 간헐적으로 발생합니다. 이는 시간이 지남에 따라 자동차의 마력을 잃을 수 있는 한 가지 방법일 뿐입니다.
상단 2개의 링은 피스톤의 각도를 정확하게 유지하고 열을 제어하는 두 가지 중요한 역할도 수행합니다. 전자는 상당히 직관적입니다. 피스톤이 비스듬히 돌아가는 것을 원하지 않습니다. 그렇지 않으면 상단이나 하단이 실린더에 부딪힐 수 있습니다. 후자의 경우, 링 재료는 전도 열로 만들어져 이를 실린더 벽으로 전달합니다. 열이 어디로 갈지 알면 사물을 예측할 수 있고 그에 따라 재료를 배치할 수 있습니다. 즉, 더 가볍고 성능이 뛰어난 엔진을 의미하지만, 연소된 오일로 인해 과도한 탄소 침전물이 형성되어 열이 축적되어 격차가 더욱 악화될 수 있습니다. 열 전달이 없다는 것은 오일 연소, 하드 스타트 및 높은 엔진 온도를 의미합니다.
피스톤 링에 접근하는 것은 일반적으로 매우 노동 집약적인 작업이므로 접근하려면 엔진 하단을 완전히 분해해야 합니다. 다행스럽게도 피스톤 링은 일반적으로 경화된 내열성 재료로 만들어지므로 엔진이 남용되거나 오염 물질이 연소실로 유입되지 않는 한 운전 습관에 따라 약 100,000~150,000마일 정도 지속될 수 있습니다.
